Erweiterung auf bis zu 32 Kanäle über Extension-Box


Die Anzahl direkt an das Grundgerät anschließbarer Motoren (oder Motorgruppen) ist zunächst auf maximal 8 beschränkt*.

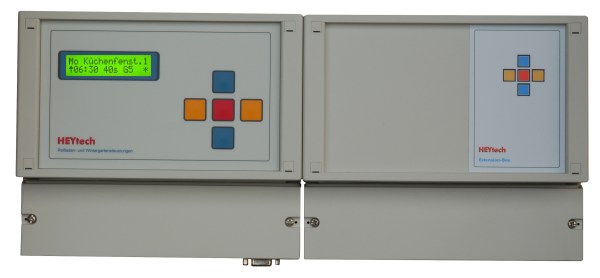

Mit den Gerätetypen RS879, RS879S und WS879 können nun bis zu 32 Kanäle von einer Rollladensteuerung bzw. Wintergartensteuerung bedient werden. Diese Modelle haben die selben Eigenschaften, wie die "kleineren" Steuerungen. Auch bei diesen Typen können zunächst 8 Motoren direkt an die Steuerung angeschlossen werden. Es können jedoch insgesamt bis zu 32 Motoren von der Steuerung angesprochen und verwaltet werden. Die weiteren Motoren werden über sogenannte "Extension Boxes" angeschlossen, wobei jede Extension Box eine Erweiterung um 8 Kanäle darstellt. Bis zu 3 solcher Boxen sind an das Grundgerät anschließbar. Hinsichtlich des zur Verfügung stehenden Funktionsumfangs ist es kein Unterschied, ob ein Motor an eine Extension-Box oder an das Grundgerät angeschlossen ist.



Die Extension-Boxes werden über eine serielle Datenleitung (2-adrig) mit dem Grundgerät verbunden. Die Entfernungen zwischen dem Grundgerät und einer Extension Box sowie zwischen zwei Extension Boxes kann bis zu 20m betragen (serieller Bus, nicht sternförmig). Die Abmessungen der Extension-Box und das Anschluss-Prinzip entsprechen dem Grundgerät. Die Extension-Box gibt es in der Version EBox (ohne Tast-Automatik) und EBox-T (mit Tast-Automatik).

Mehr Details

Vorteile der Extension-Modelle:
- bis zu 32-Motoren (Kanäle) werden von einer Steuerung verwaltet
- es ist nur eine RS232-Verbindung zum PC erforderlich
- die Sensoren müssen nur an eine Steuerung angeschlossen werden
- Preisvorteile, insbesondere bei komplexen Installationen

  RS879
RS879S
WS879

  - 32 Motoren, 8 Schaltzeiten pro Tag, max. 1.680 feste Schaltauslösungen
- wie RS879, aber als Sensor-Version
- wie RS879S aber mit den speziellen Wintergarten-Features.




(*) Zwar sind Erweiterungen durch den Einsatz von Trennrelais möglich, jedoch ist dies grundsätzlich mit einem gewissen Komfort-Verlust verbunden.
